مدل: اتابلوک ۱۴۵۰ دور سه فاز
Etabloc G 40-250/30 4
جدول مشخصات فنی پمپ های اتابلوک:
ابعاد و اندازه پمپ اتابلوک Etabloc G 40-250/30 4:
| d2 | d1 | m4 | m3 | m2 | m1 | n4 | n3 | n2 | n1 | a | L | h2 | h1 | DN2 | DN1 | Weight (kg) | Pump Type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | 11 | 200 | 160 | 320 | 250 | 234 | 204 | 108 | 95 | 100 | 535 | 180 | 225 | 40 | 65 | 64 | Etabloc G 40-250/30 4 |
اطلاعات الکتریکی الکتروپمپ های اتابلوک:
| Speed (rpm) | Power (kw) | Voltage (V) | Curent (A) 3Phase | Curent (A) 1Phase | IP | Pump Type |
|---|---|---|---|---|---|---|
| 1450 | 3 | 380Υ | 6.95 | - | 54 | Etabloc G 40-250/30 4 |
جدول اطلاعات فلنچ های محفظه حلزونی پمپ اتابلوک:
| b | Z | X | D1 | D2 | DNe/Db |
|---|---|---|---|---|---|
| 17 | 4 | 19 | 100 | 140 | 32 |
| 17 | 4 | 19 | 110 | 150 | 40 |
| 19 | 4 | 19 | 125 | 165 | 50 |
| 19 | 4 | 19 | 145 | 185 | 65 |
| 19 | 8 | 19 | 160 | 200 | 80 |
| 21 | 8 | 19 | 180 | 220 | 100 |
| 23 | 8 | 19 | 210 | 250 | 125 |
| 23 | 8 | 23 | 240 | 285 | 150 |
| 27 | 12 | 23 | 295 | 340 | 200 |
| 27 | 12 | 27 | 355 | 405 | 250 |
منحنی همپوشانی پمپ های اتابلوک:

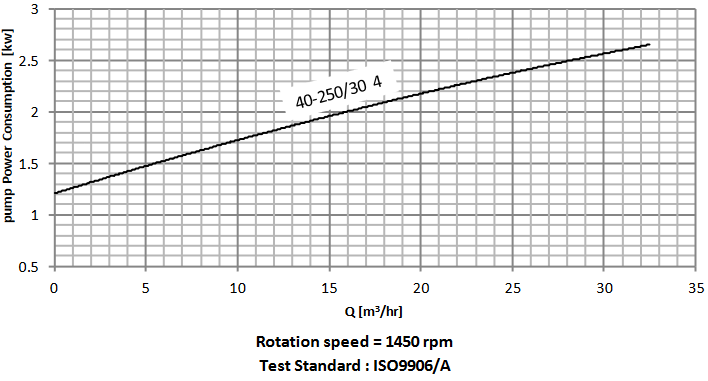

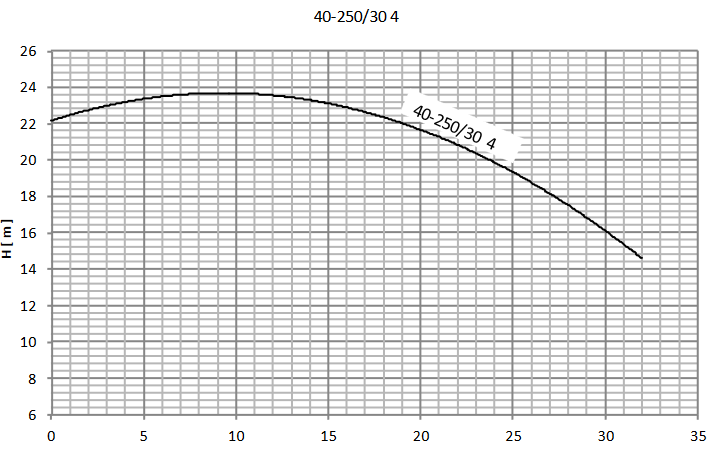

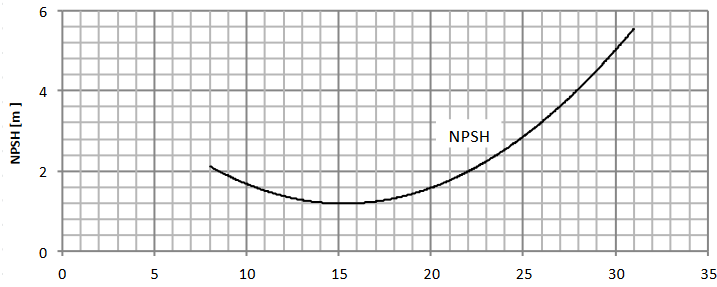

نمودار آبدهی پمپ اتابلوک Etabloc G 40-250/30 4:
